網路上查得到的資料相當有限，不然就是似而非的推導，工作之餘po來分享
(導了很久沒幾個人看覺得空虛XD 當然推導過程還是參考了許多文獻)
--
關鍵就是在推敲出differential 電壓電流的定義，和一堆矩陣的運算
一two-diff port的device可以用4-port的single ended device做模擬。

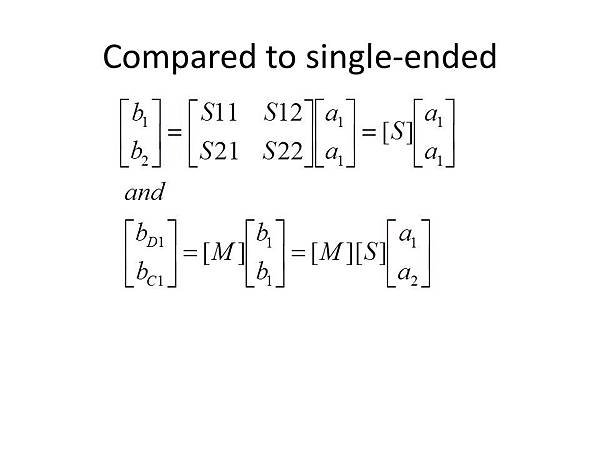

在single ended裡面每個port都有自己的入射反射，而differential就是兩個single ended看成一對，看是differntial in differential out 或是common mode in common mode out，所以才叫做mixed mode 的s-parameter

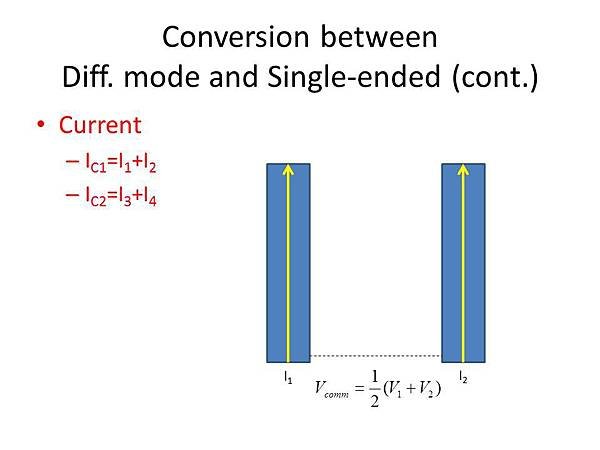

where Zdiff=2Z0 Zcomm=1/2Z0(電壓相同兩傳輸線並聯)
